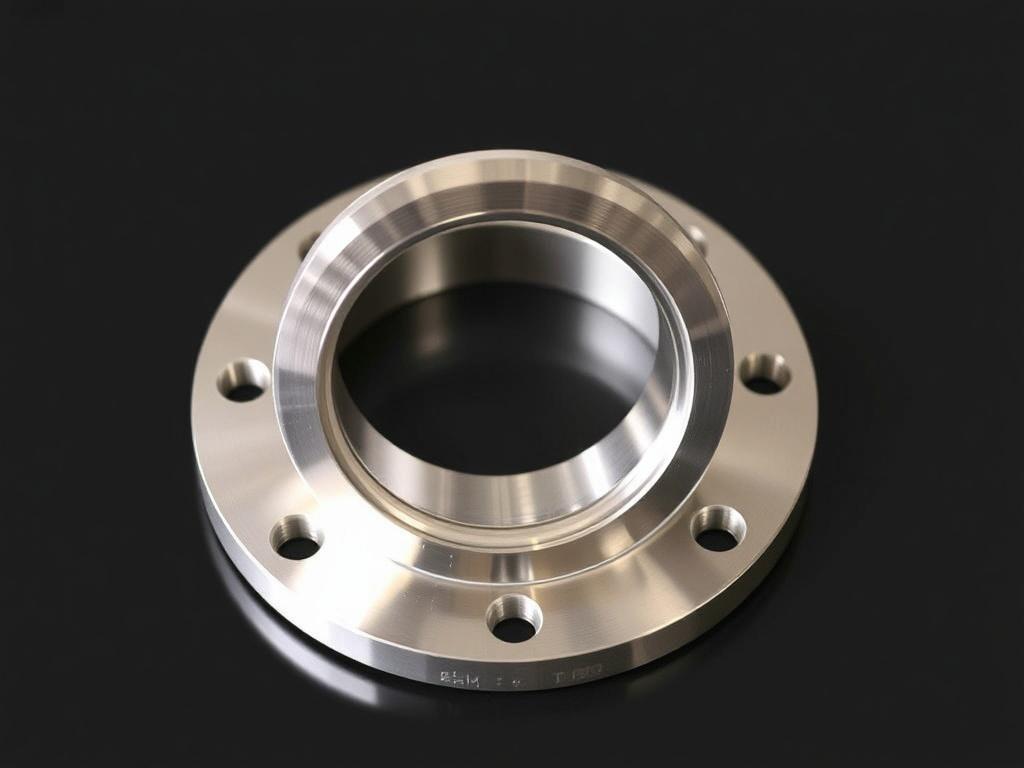

Фланец воротниковый — обычный и в то же время важный элемент трубопроводов и сосудов. Если говорить просто: это фланец с удлинённым воротником, который приваривают к трубе по торцу. Такой переход от тонкостенной трубы к массивному фланцу распределяет напряжение и дает надёжное сварное соединение.
В этой статье разберёмся, когда имеет смысл выбирать нержавеющую сталь, какие бывают нюансы конструкции, как правильно монтировать и обслуживать такие фланцы, чтобы они служили долго и без сюрпризов.
Что такое фланец воротниковый и где его используют
Воротниковый фланец получил распространение там, где требуется прочное и герметичное соединение труб или оборудования, особенно при высоких давлениях, температурных колебаниях и агрессивных средах. Воротник служит переходной зоной между тонкой трубой и массивным фланцем, снижая концентрацию напряжений в сварном шве. На сайте https://metallcity.su/product/flantsy/flanets_vorotnikovyy_din_2633_aisi_304/ можно получить больше информации про фланец воротниковый из нержавеющей стали.
Типичные области применения — химическая и пищевая промышленность, нефтегазовые объекты, теплоэнергетика, судостроение и водоподготовка. Там, где важна коррозионная стойкость и чистота среды, нержавеющая сталь выигрывает по совокупности свойств.
Марки нержавеющей стали и их особенности
Самые распространённые марки для фланцев — аустенитные марки 304 и 316. 304 — универсальная, доступная по цене, устойчива к атмосферной коррозии и большинству сред. 316 содержит молибден, что повышает стойкость к хлоридной коррозии и делает её предпочтительной для морских условий и агрессивных химических сред.
Есть и другие марки: дуплексные стали дают лучшую прочность и устойчивость к растрескиванию под нагрузкой, а легированные термостойкие марки применяют при высоких температурах. Выбор марки зависит от среды, температуры, бюджета и требований к долговечности.
Конструкция воротникового фланца и технологические нюансы
Ключевая особенность воротникового фланца — постепенный переход от трубы к фланцу через выточенный или кованый воротник. Это делает сварной шов более надёжным и позволяет выдерживать циклические нагрузки. Варианты торца фланца включают поднятую плоскость, гладкую плоскость и уплотнение типа RTJ — выбор зависит от давления и типа прокладки.
Производство фланцев может вестись ковкой с последующей механической обработкой или механической обработкой цельного круга. Кованые детали обычно прочнее, у них лучше структура металла в зоне стыка. После обработки фланцы подвергают термообработке и контрольным операциям — проверке геометрии, качеству резьбы и состоянию поверхностей уплотнения.
Критерии выбора фланца воротникового из нержавейки
Выбирать фланец нужно, опираясь на конкретные условия работы. Основные параметры: рабочее давление, рабочая температура, диаметр и толщина трубы, агрессивность среды, требования к санитарии или чистоте, совместимость с материалом трубы и прокладкой, стандарты и наличие сертификатов.
Учтите и практические моменты: доступность материалов, усложнённость сварки и последующего обслуживания, а также стоимость. Часто выгодней выбрать марку с запасом по стойкости, чем экономить и потом менять фланцы раньше срока.
Контрольный чек-лист при выборе
- Определите рабочие параметры: давление и температура.
- Выберите марку стали: 304 для общих задач, 316 при присутствии хлоридов.
- Согласуйте тип торца фланца с прокладкой и классом давления.
- Уточните стандарт (ГОСТ, DIN, ANSI/ASME) и требуемую сертификацию.
- Проверьте возможность и условия сварки с трубой.
Эти пункты помогают избежать ошибок на стадии закупки и сократить расходы на переделки в полевых условиях.
Таблица: сравнительная характеристика популярных марок
| Параметр | Нержавеющая сталь 304 | Нержавеющая сталь 316 |
|---|---|---|
| Коррозионная стойкость | Хорошая в большинстве сред | Лучше, особенно против хлоридов |
| Область применения | Пищевая промышленность, паровые системы, вода | Морская среда, химия, агрессивные растворы |
| Цена | Доступнее | Дороже из‑за легирования |
| Сварные свойства | Хорошие; требует контроля структуры шва | Хорошие; может требовать защиты от межкристаллитной коррозии |
Таблица упрощённо показывает, в каких ситуациях какая марка предпочтительна. Для точного подбора всегда учитывайте специфику задачи.
Монтаж воротникового фланца: последовательность и важные детали
Монтаж начинается с инспекции: проверьте геометрию фланца, состояние торцевой плоскости и резьбы. Наличие микротрещин, забоин или деформаций — повод вернуть деталь производителю или обработать повторно. Убедитесь, что материал фланца совместим с трубой по коррозионным свойствам и коэффициенту теплового расширения.
Типичная последовательность установки: подготовка торца трубы (обрезка, фаска), установка фланца на трубу, прихватка воротника для фиксации, окончательная сварка (в соответствии с технологической картой), зачистка шва, проверка герметичности гидравлическим или пневматическим тестом. При затяжке болтов используйте крестовую схему и регулируемый момент затяжки, чтобы не допустить неравномерного сжатия прокладки.
Пошаговая инструкция монтажа
- Визуальный осмотр фланца и трубы.
- Очистка и снятие фаски на трубе под сварку.
- Посадка фланца и временная фиксация прихватами.
- Сварка воротника согласно процедурам сварки для нержавеющей стали.
- Зачистка и пассивация сварного шва, контроль качества.
- Установка прокладки, болтовая сборка с контролем момента.
- Гидравлический тест и финальная проверка на герметичность.
Особое внимание уделяйте процедурам сварки и контролю— ошибки в этой зоне часто становятся причиной преждевременной поломки.
Уход, диагностика и защита от коррозии
Нержавеющая сталь не вечна. Регулярный уход продлевает ресурс фланца. Профилактические осмотры позволяют заметить локальную коррозию, поднутрения или ослабленные болтовые соединения. Для проверки целостности можно применять визуальные осмотры, магнитопорошковый контроль для ферритных включений или ультразвук для выявления трещин.
Для предотвращения коррозии важна пассивация открытых поверхностей после сварки — это восстанавливает оксидную плёнку, которая даёт стали её коррозионную стойкость. В агрессивных средах стоит предусматривать дренаж, удаление отложений и сток стоячей жидкости, а также защиту от контактной коррозии при соединении с другими металлами.
Преимущества и недостатки воротникового фланца из нержавейки
| Преимущества | Недостатки |
|---|---|
| Высокая коррозионная стойкость и долговечность | Стоимость выше углеродистых альтернатив |
| Надёжное сварное соединение и равномерное распределение напряжений | Требует квалифицированной сварки и послесварочной обработки |
| Подходит для санитарных и агрессивных сред | В некоторых условиях возможна точечная коррозия при неправильном уходе |
Взвесив плюсы и минусы, можно понять, что для большинства задач, где важны срок службы и надёжность, фланец из нержавеющей стали — удачное вложение.
Типичные ошибки при выборе и установке и как их избежать
Частые промахи связаны с экономией на материале, неправильным подбором прокладки или халатным отношением к сварке. Нередко берут 304 там, где нужна 316, потому что она дешевле, и это приводит к точечной коррозии через несколько лет. Другой распространённый дефект — неравномерная затяжка болтов, что приводит к перекосу и утечкам.
Простые правила снижают риски: заранее согласуйте материалы и стандарты, требуйте протоколы сварки и лабораторные сертификаты на сталь, используйте подходящие прокладки и придерживайтесь рекомендованной схемы затяжки болтов. Регулярный мониторинг позволит поймать проблему на ранней стадии.
Где заказывать и на что смотреть в документации
Покупайте фланцы у проверенных поставщиков, которые предоставляют сертификаты на материал и результаты контроля качества. В пакете документации должны быть: сертификат на металл, протоколы механических испытаний и контроля, чертёж или спецификация, сведения о термообработке и рекомендациях по сварке.
Если изделие будет эксплуатироваться в критичных условиях, требуйте результатов неразрушающего контроля и соответствия выбранным стандартам. Это может показаться дополнительной тратой, но в случае аварии такие документы спасают время и деньги.
Заключение
Фланец воротниковый из нержавеющей стали — практичное и надёжное решение для соединения труб и оборудования в условиях, где важны коррозионная стойкость и прочность. Правильный выбор марки стали, соблюдение требований к сварке и грамотный монтаж — ключевые факторы долговечности соединения.
Планируйте закупки с запасом по условиям эксплуатации, проверяйте документацию поставщика и не экономьте на контроле качества. Немного внимания на этапе проектирования и монтажа вернётся в виде спокойной и безопасной эксплуатации на годы вперёд.
