Если вы когда-нибудь заглядывали под капот своего автомобиля или начинали разбираться в электрике автомобиля, наверняка сталкивались с таким словом, как «реле». Что же это такое и зачем оно нужно в машине? Многие считают, что автомобильное реле — это какой-то сложный и непонятный элемент, но на самом деле все гораздо проще. В этой статье мы подробно разберём, что такое автомобильное реле, почему оно так важно, как работает и где применяется. А главное — вы узнаете, как его выбрать и самостоятельно проверить. Поехали!
Что такое автомобильное реле и зачем оно нужно?

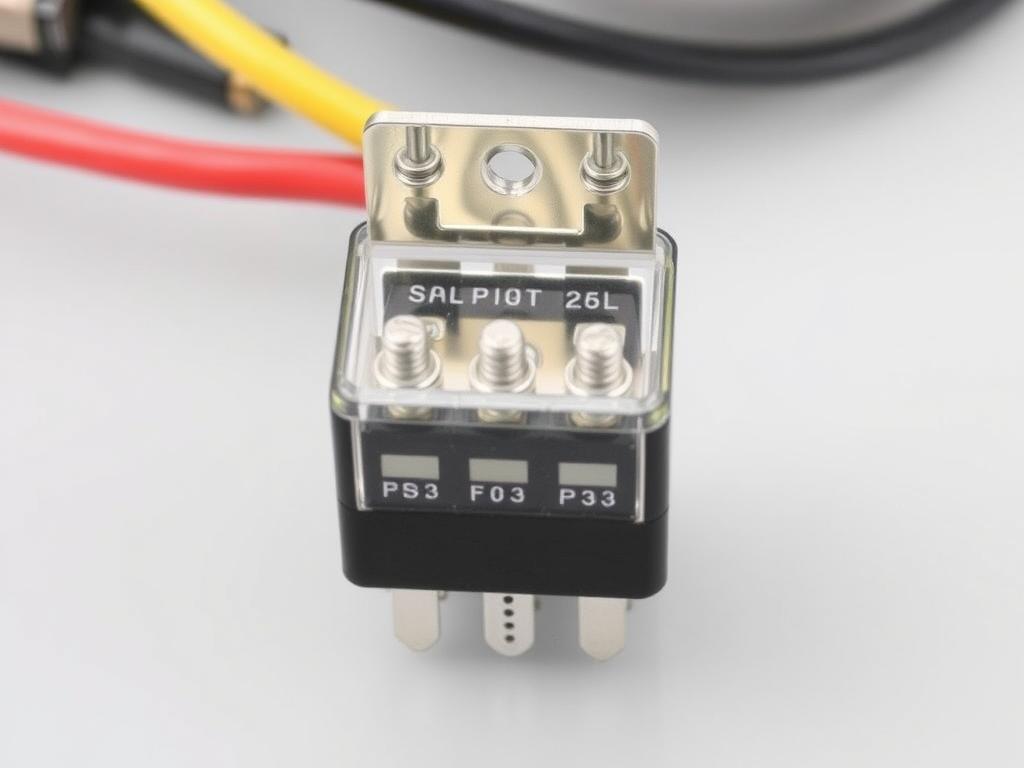

Автомобильное реле — это электромеханическое устройство или электронный компонент, который выполняет функцию переключателя. Проще говоря, реле позволяет управлять сильным электрическим током с помощью слабого сигнала. Больше информации о том где найти автомобильное реле времени 12, можно узнать пройдя по ссылке.
Представьте, что вы хотите включить фары в машине. Если напрямую пустить большой ток к фарам через кнопку, то проводка, кнопка и сами детали быстро выйдут из строя из-за перегрузок. Вот тут и приходит на помощь реле: клавиша подаёт маленький ток на катушку реле, а уже реле своим сильным контактом замыкает цепь с большой силой тока.
Это существенно продлевает жизнь электрооборудования, повышает безопасность и упрощает управление системами машины.
Основные функции автомобильного реле
На самом деле реле выполняют сразу несколько важных задач:
- Управление мощными цепями. Благодаря реле можно использовать тонкий провод и небольшую кнопку для управления сильными токами – например, для фар, стартера, вентилятора и пр.
- Защита электрооборудования. Реле предотвращает перегрузки, снижает вероятность коротких замыканий и поломок из-за чрезмерного тока.
- Автоматизация процессов. Позволяют организовать сложные схемы автоматического включения и выключения, например, вторых фар при включении зажигания или вентилятора при перегреве двигателя.
- Удобство монтажа и ремонта. Реле легко заменить или проверить без переделки основной проводки.
Принцип работы автомобильного реле
Теперь давайте разберёмся, как работает это устройство внутри. Что же там происходит, когда вы нажимаете кнопку или включаете зажигание?
Автомобильное реле официально представляет собой электромагнитный переключатель. Это значит, что внутри есть катушка с проводом, которая при подаче напряжения создаёт магнитное поле и притягивает якорь с контактами, замыкая или размыкая цепь.
Простым языком: сначала у вас есть слабый сигнал, который течёт по катушке. Магнит, образовавшийся в катушке, «тянет» контакты, замыкая цепь с большим током. Когда сигнал на катушку перестаёт поступать, магнит исчезает, и контакты возвращаются в исходное положение.
Виды контактов в реле
Важно знать, что автомобильные реле бывают с разными типами контактов. Вот самые популярные:
| Тип контакта | Обозначение | Описание | Применение |
|---|---|---|---|
| Нормально разомкнутый (НО) | SPST (Single Pole Single Throw) | Контакты разомкнуты, замыкаются при включении реле | Для включения цепей при срабатывании реле (например, фары) |
| Нормально замкнутый (НЗ) | SPST | Контакты замкнуты, размыкаются при включении реле | Для отключения цепей (например, питание сигнализации) |
| Переключающий (ПДП) | SPDT (Single Pole Double Throw) | Имеет общий контакт и два выходных — переключается между ними | Для переключения между двумя цепями (например, переключатель света) |
Где используются автомобильные реле?
В современных автомобилях реле встречаются практически во всех системах. Рассмотрим самые распространённые области применения.
Стартер
Для запуска двигателя требуется мощный ток, который может повредить обычную кнопку на панели. Здесь реле стартерного цепи берёт на себя нагрузку — управляющая цепь подаёт слабый сигнал на катушку реле, а сам стартер получает необходимую мощность.
Освещение
Фары, противотуманки, стоп-сигналы часто работают через реле, чтобы избежать износа кнопок и переключателей. Благодаря этому управление освещением становится надёжнее и долговечнее.
Вентилятор охлаждения радиатора
Чтобы двигатель не перегревался, вентилятор включается автоматически по сигналу датчика температуры. Реле здесь также незаменимо, так как напрямую подключить вентилятор к датчику невозможно из-за большой мощности.
Прочие применения
- Обогрев сидений
- Сигнализация и охранные системы
- Подогрев зеркал и стекол
- Управление дополнительным электрооборудованием (сирены, электроприводы и пр.)
Как выбрать автомобильное реле: на что обратить внимание?
Если вы делаете ремонт или модернизируете электрооборудование машины, важно правильно подобрать реле. Что именно смотреть при покупке?
- Напряжение катушки. Обычно это 12 вольт, т.к. автомобильная электросистема работает на 12 В. В некоторых грузовиках и спецтехнике встречается 24 В, но для легковушек — почти всегда 12 В.
- Ток нагрузки. Укажите максимально допустимый ток контактов реле. Он должен быть выше требуемого по нагрузке, иначе реле быстро выйдет из строя.
- Кол-во и тип контактов. Смотрите, сколько нужно переключающих элементов, и какой тип контактов вам нужен (обычно НО).
- Форм-фактор. Реле бывают герметичными и негерметичными, с разной конструкцией и степенью защиты. Для авто лучше выбирать герметичные реле, которые не боятся влаги и пыли.
- Производитель. Надёжные бренды помогут избежать проблем с качеством и долговечностью устройства.
Типичные характеристики популярных реле
| Модель реле | Напряжение катушки, В | Макс. ток нагрузки, А | Тип контактов | Пример применения |
|---|---|---|---|---|
| JQC-3FF-S-Z | 12 | 30 | NO (нормально разомкнутый) | Фары, вентилятор |
| VW-1A12 | 12 | 40 | SPDT | Переключатели освещения |
| TYJ-12F-1Z | 12 | 25 | NO | Стартерные цепи |
Как проверить и заменить автомобильное реле
С течением времени реле могут выходить из строя по разным причинам: износ контактов, попадание влаги, механические повреждения. Если в вашей машине что-то перестало работать — например, не включаются фары или вентилятор — стоит проверить реле.
Шаги проверки реле
- Визуальный осмотр. Снимите реле и осмотрите его на предмет трещин, коррозии и других повреждений.
- Проверка каталожного номера. Убедитесь, что реле подходит для вашей модели авто и цепи.
- Проверка звука. При включении зажигания вы должны слышать щелчок реле – признак срабатывания.
- Использование мультиметра. Измерьте сопротивление катушки (обычно от 50 до 200 Ом) и проверьте целостность контактной группы.
- Смена реле. Если сомневаетесь, замените на новое и проверьте работу системы.
Советы по замене реле
- Обязательно отключайте аккумулятор перед заменой, чтобы избежать коротких замыканий.
- Поменяйте реле на точно такое же или строго совместимое по характеристикам.
- Обратите внимание на крепления и посадочные места — реле должно плотно сидеть в гнезде.
- После установки проверьте работу системы в разных режимах.
Как с помощью автомобильных реле улучшить электрооборудование машины
Зная преимущества реле, вы можете сделать свои автомобильные системы более удобными и надёжными. Вот несколько популярных примеров и идей на заметку.
Автоматическое включение фар ближнего света утром и вечером
Вы можете установить реле и датчик освещённости, чтобы фары включались автоматически, например, при заходе солнца или утром до поездки. Это не только удобно, но и повысит безопасность на дороге.
Управление вентилятором через термореле
Если у вас устаревшая система, можно добавить реле с термодатчиком для автоматического включения вентилятора при нагреве двигателя. Так вы защитите мотор от перегрева и сэкономите заряд аккумулятора.
Дополнительные защитные и предохранительные цепи
Реле можно использовать для защиты аккумулятора от переразряда, отключения питания важных приборов в аварийных ситуациях или организации сигнализации.
Управление дополнительным освещением и аксессуарами
Любители тюнинга и автолюбители могут использовать реле для установки дополнительной сигнализации, звуковых оповещений, подсветки салона и других индивидуальных решений.
Заключение
Автомобильное реле — это незаметный, но крайне важный элемент современной электросистемы автомобиля. Его главная задача — безопасно управлять мощными электрическими цепями с помощью небольших сигналов, что позволяет продлить срок службы электрики, повысить надёжность и обеспечить комфорт в эксплуатации.
Понимание принципа работы реле и правильный выбор этого компонента помогут вам самостоятельно решать множество мелких и серьёзных проблем с электрооборудованием машины. А грамотное использование реле откроет возможности для автоматизации и улучшения вашего автомобиля.
Если вы только начинаете разбираться в автомобильной электрике, не бойтесь экспериментировать, но всегда соблюдайте правила безопасности и обращайтесь к проверенным источникам информации и качественным комплектующим. В конечном итоге, знание автомобильных реле поможет вам лучше понимать свой автомобиль и сделает владение им более приятным и надёжным.
